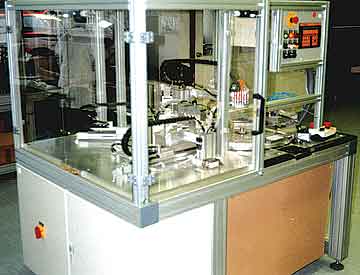

ROM-KEY Vormontagestation

Die ROM-Key Vormontagestation entnimmt aus Magazinen vorbearbeitete Layer mit kleinen Platinen auf denen ein ROM-Chip platziert ist. Die Chips in den Layern werden über Knickvorrichtungen zu Streifen separiert und mittels saugerbestückten Handlingseinheiten in Kunststoffgehäuse eingelegt. Nach der Verpressung erfolgt die Prüfung der korrekten Montage mit Drucksensoren und zwei Kamerasystemen. Fehlmontagen werden automatisch aussortiert. Die Arbeitsschritte erfolgen simultan an sieben Stationen eines Rundtakttisches. Die Platzierung der Layer und Magazine erfolgt über Schrittmotorachsen.

Steuerung:

  • Simatic S5
  • 4 Schrittmotorachsen
  • 42 Pneumatikventile
  • kameragestützte Gut- / Schlechterkennung
  • Bedienerführung über ein LAUER-Display

Vormontage
